RN系列高壓交流熔斷器
一、產品概述
本系列高壓交流熔斷器適用于戶內交流50Hz，額定電壓3kV-35kV電力系統，用于對電力線路、變壓器、電壓互感器及其它電器的過載及短路保護，亦可用以保護電力系統分出的支路，當線路短路電流達到最大值之前熔斷器就將線路切斷。

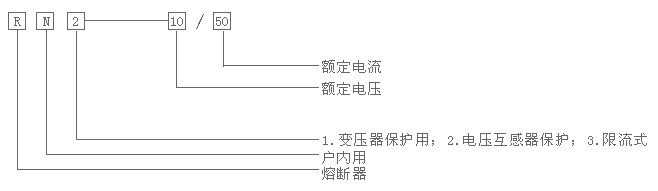

二、型號
三、基本參數
熔斷器的基本參數如表

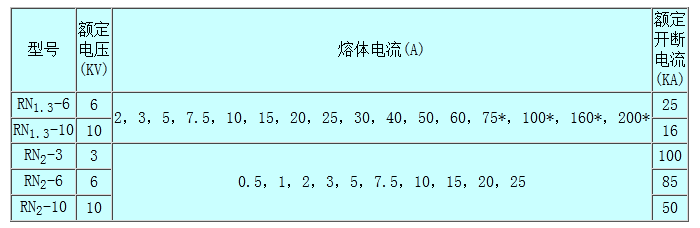

表一：
注：*號為雙拼管

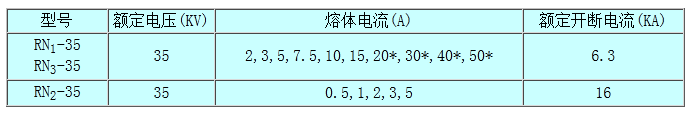

表二：
注：*號為雙拼管
四、外型及安裝尺寸

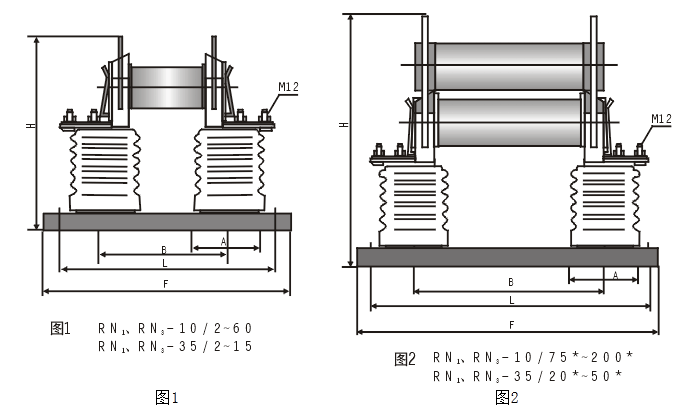

RN1、RN3型戶內高壓熔斷器外形尺寸如(圖1)、(圖2)和表3所示

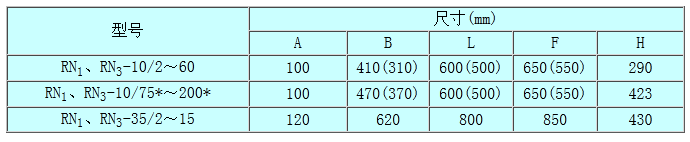

表三：
注： ( )為RN,RN3-6外形尺寸

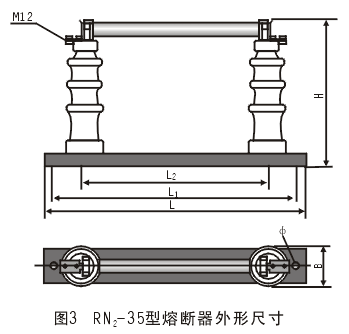

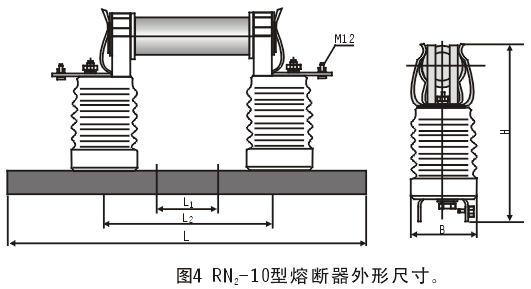

RN2型戶內高壓熔斷器外形尺寸如(圖3)、(圖4)及表4

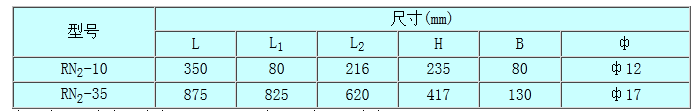

表四：
